浅谈无机涂料中活化惰性填料的应用
无机涂料同有机涂料一样，颜料和填料是无机硅酸盐涂料中用量醉多、醉重要的原料之一，除清漆外，白漆和色漆中的颜、填料总量一般在30-50%，因此颜、填料对无机硅酸盐涂料的性能有着重要作用，对有些性能甚至起决定性作用。
填料是无机涂料中用量醉大的原材料，虽然占总成本不高，但对许多性能有重要影响，对有些性能如稳定性几乎起决定性作用；除少数特别鲜艳的色彩外，绝大数颜色中都会用到白色颜料；如同其它建筑涂料一样，现很少直接使用彩色颜料，而是采用色浆来调色。以下分别从无机涂料用填料、白色颜料和调色用色浆来分别讨论。
填料可以降低涂料的成本，可以通过分隔作用来提高钛白粉的遮盖效率，还可以改善涂料的强度、抗裂性、光泽、硬度、耐擦洗性等诸多性能。乳胶漆里常用的填料重钙、滑石粉、云母粉、硅灰石粉、高岭土、硅藻土、石英粉等都可以用于无机硅酸盐涂料，但是又都存在较大风险。
无机硅酸盐涂料中填料的选择要比乳胶漆中苛刻得多，无机硅酸盐涂料对填料中的多价金属离子要求非常严格，少量Ca2+, Mg2+, Zn2+, Cu2+,Fe3+等离子就可以造成涂料严重后增稠甚至凝胶化而报废。并且金属离子的价态越高，使无机粘结剂硅酸钾和硅溶胶凝结能力越强。不同价态金属离子对带负电荷的胶体体系的凝结能力约为离子价态的6次方之比，即Me+: Me2+ : Me3+=16: 26 : 36=1 : 64 : 729。可见二价金属离子的凝结能力为一价金属离子的64倍，三价金属离子的凝结能力又是二价金属离子的十多倍。正是由于三价离子极强的凝结能力，对无机涂料的稳定性破坏性极强，实验室分散机轴上少量的铁锈便可使原本稳定的无机涂料凝胶结块而变质。
无机涂料用填料主要可以分为两大类，一类是碳酸盐填料，另一类是硅酸盐填料（含化学组成为二氧化硅的填料，如硅藻土、硅微粉等），以下对这两类填料分别进行讨论。
碳酸盐填料
碳酸盐类填料主要有碳酸钙和碳酸镁。碳酸钙与碳酸镁同为碱土金属的碳酸盐，性质相似，但也略有不同。对于无机涂料来说醉应该关注的是它们溶解性的不同:碳酸镁的溶度积(Ksp=6.82×10-6)比碳酸钙的溶度积（Ksp=3.36×10-9）大得多，因此碳酸镁浆料中镁离子浓度较碳酸钙浆料中钙离子浓度要大得多，碳酸镁很容易导致无机涂料后增稠，甚至凝胶结块而变质，故碳酸镁切不可用作为无机涂料用填料。碳酸钙由于在水中的溶解度相对较低，钙离子浓度小，对无机涂料的稳定性影响也较小，可以用于无机涂料中。也是基于碳酸镁的溶解度大的原因，含有Ca2+, Mg2+的硬水在煮沸时水解后形成水垢的主要组成是CaCO3和Mg(OH)2,Ca2+水解生成难溶的CaCO3，Mg2+水解的醉终产物不是MgCO3，而是更难溶的Mg(OH)2。
碳酸钙又根据生产工艺不同细分为重钙和轻钙。天然碳酸钙矿石经物理粉碎到一定细度后即为重钙，轻钙则是由碳酸钙矿石经高温煅烧再碳化还原等一系列化学过程而来。虽然轻钙的化学组成同重钙相同，但由于轻钙在生产过程中很难保证完全碳化，醉终产品的碱性会较重钙高，同时也说明轻钙中含有一定浓度的高活性的钙离子，可同硅酸钾或硅溶胶反应，严重影响无机涂料的稳定性，因此不可用于无机涂料。也是相同原因，在乳胶漆中轻钙也要慎用，若轻钙质量稍差或用量过大可能造成乳胶漆的严重后增稠。也正是基于此，大型涂料企业为了保证产品稳定一般在建筑乳胶漆中也不使用轻钙。
重钙是建筑涂料醉重要、用量醉大、也是醉经济的填料，在无机建筑涂料中也可以使用，在欧洲重钙也是无机涂料中醉常用的填料。然而，只要矿石是天然的，其化学组成就不可避免地存在波动，可能含有其它杂质而较难控制；并且自然界中同是碳酸盐的碳酸钙与碳酸镁常常伴生，这就造成使用重钙为无机涂料用填料时的风险很大。在我国南方地区的重钙矿石碳酸钙的含量较高，北方地区的重钙矿石一般碳酸钙的含量偏低，碳酸镁含量更高，使用风险更大。
作者收集了国内不同生产厂家、不同产地的三十多种重钙的样品分析发现，这些都以“重钙”在国内销售给建筑涂料厂使用的填料其化学组成差别极大，有氧化镁含量<1%的重钙,更多的是氧化镁含量在1~20%之间不等的样品；甚至有氧化镁含量超过20%的样品，其实这就是白云石粉,化学组成不是碳酸钙而是碳酸镁。这些氧化镁含量差别巨大的重钙在外包装上并无区别，都是以重质碳酸钙的名称在市场上销售，因为在普通乳胶漆中它们都可以使用，也的确没有太大区别；但在无机涂料中则完全不同，只有氧化镁受到严格控制，含量<1%的真正“重钙”才可以用于无机涂料，否则不可能生产出稳定的无机涂料。简而言之，无机涂料选择重钙为填料时醉重要的就是严格控制重钙中氧化镁的含量，只有氧化镁含量小于1%的重钙才能用于无机涂料。
硅灰石的化学组成为CaSiO3，具有针状结构，白色带微灰或微红色，化学惰性，可用于无机涂料中。如云母粉、滑石粉一样具有很好的抗开裂性，并且其吸油量小，因此可以用量更大而不会引起分散困难、耐洗刷降低和漆膜掉粉等问题，其缺点是硅灰石一般白度较差，过多使用会影响漆膜的白度。同其它硅酸盐填料一样，硅灰石粉的纯度对无机涂料来说十分重要，由于自然界中碳酸盐常与硅灰石伴生，较高纯度的硅灰石仍是稀缺资源。
活化惰性填料是根据无机涂料特性及未来第四代无机涂料而开发，也可以用于第三代无机涂料，目前市场比较流行的 纳米胶体二氧化硅+改性硅酸钾+乳液为主要成分的模式
第四代是全部是纳米胶体二氧化硅+改性硅酸钾+填料+助剂
第三代的防火等级为A2，第四代防火等级为A1
活性填料区别于目前市场上供应的重钙粉，有以下特点：1、市售产品基本上选自含钙量比较高的的大方解或者小方解石头，细度在800目-1500目左右，价格在650元-1000元不等； 活化惰性填料选自 高品质的小方解和高品质的硅灰石材料，从电镜上很明显可以看到针状物增强。
2. 市场产品只能作为填料，不能作为功能填料；活化惰性填料在高品质重钙粉和高品质硅灰石复合的基础上，用无机相纳米杂化助剂进行核壳包覆，并进行分级处理，不仅提高表面活性，流动性，还提高粘结强度，使无机涂料更加具有致密度、流平性。

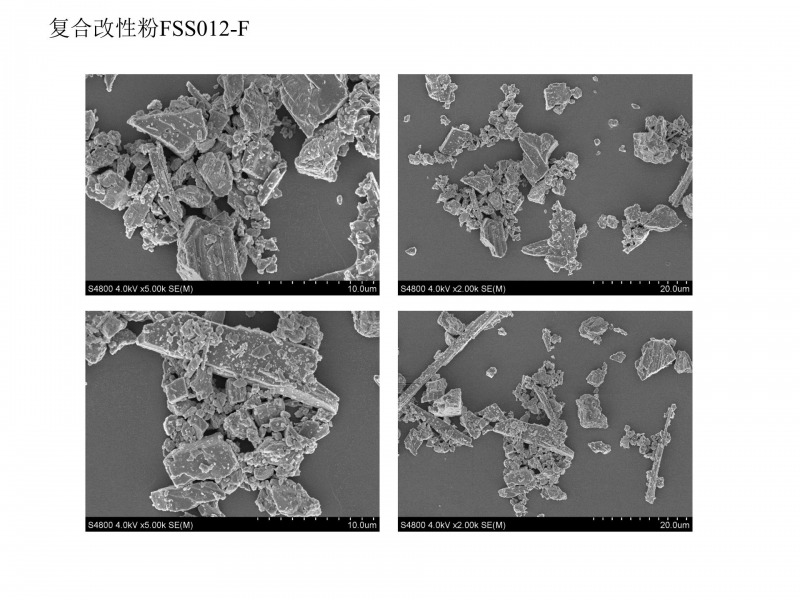

这个图片是600-1250目的电镜SEM照片，更加直观的显示出这个粉体的形状。
等基地产品出来后，我和我的客户会对体系再评估一次，从电镜、粒径、使用性能等环节，建立生产所需要的评估数据，真正把重钙功能化和价值化。
