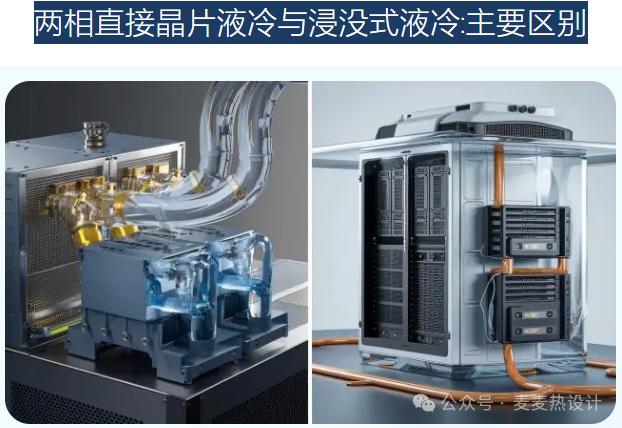

两相直接芯片液冷和浸没式液冷技术代表了高密度运算环境中热负载管理的前沿解决方案。随着运算需求的成长和机架密度提升至每机架100kW,传统的空气冷却方法已无法满足现代数据中心营运需求。
核心技术分析
两相直接芯片液冷利用特殊介电冷却剂的相变过程。当冷却剂接触热表面时,会气化并通过汽化潜热吸收热量。这些蒸气随后上升,在热交换器中重新凝结为液体,如此循环往复。该过程通过同时利用显热和潜热传递机制,实现了卓越的效率。

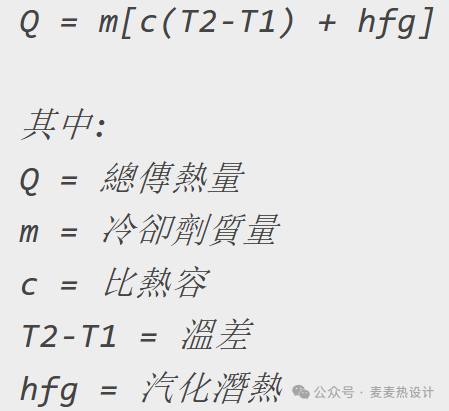

其热力学原理可以用以下方程表示:
两相直接芯片液冷实施

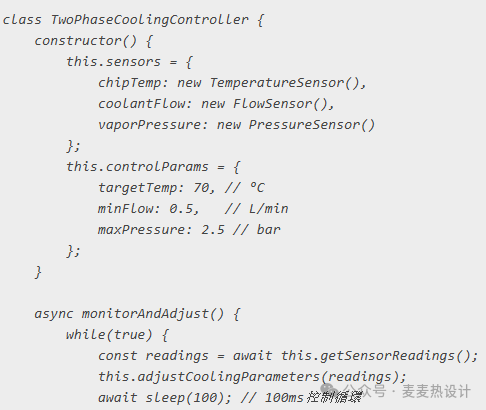

现代两相直接芯片液冷系统采用复杂的控制机制来优化性能。以下是典型的控制系统架构:
浸没式液冷架构
浸没式液冷系统有两种主要变体:单相和两相浸没液冷。单相系统保持冷却剂处于液态,而两相系统允许冷却剂沸腾和凝结。选择取决于以下几个因素:
热传递效率要求
设备功率密度
总拥有成本考虑
维护要求

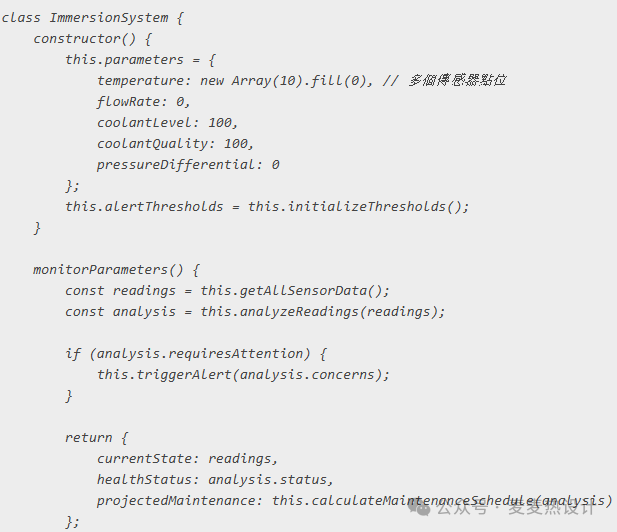

以下是一个复杂的监控系统实现:
性能指标与效率分析
Z新的基准测试研究揭示了两种技术的引人注目的性能指标:
两相直接晶片液冷:
热阻: 0.05-0.1 °C/W
电能使用效率(PUE): 1.02-1.08
制冷能力: 高达350 W/cm²
热负载变化响应时间: < 100ms
浸没式液冷:
热阻: 0.01-0.03 °C/W
电能使用效率(PUE): 1.03-1.15
制冷能力: 每机架高达200 kW
温度均匀分布: 所有组件间相差±2°C
香港数据中心实施考虑因素
香港独特的环境和基础设施特点为液冷实施带来了特定的挑战和机遇。该城市较高的环境温度(夏季平均28-32°C)和相对湿度(经常超过80%)使得高效冷却解决方案尤为重要。
关键实施因素包括:
先进的监控和控制系统

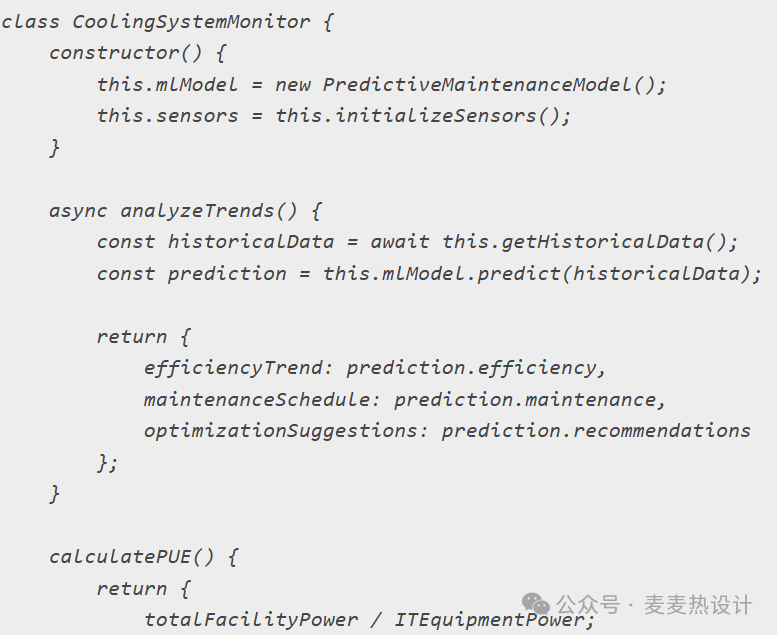

现代液冷系统集成了物联网传感器和机器学习演算法,用于预测性维护和优化。以下是监控系统架构示例:
详细的成本效益分析
对于典型的1MW数据中心部署,全面的财务分析揭示了以下成本组成:
初始实施成本组成:
两相直接晶片液冷系统:
基础设施投资(包括冷板、管道系统、热交换器等)
专用冷却剂采购
系统安装和调试
营运人员培训
浸没式液冷系统:
基础设施投资(包括浸没槽、循环系统、过滤装置等)
专用冷却剂采购
系统安装和调试
营运人员培训
相比之下,浸没式液冷需要更高的初始基础设施和冷却剂投资,但可以支援更大的散热能力。双相直接芯片液冷具有较低的启动成本,更适合分阶段部署。具体投资规模需要根据专案规模、性能要求和本地市场条件进行全面评估。

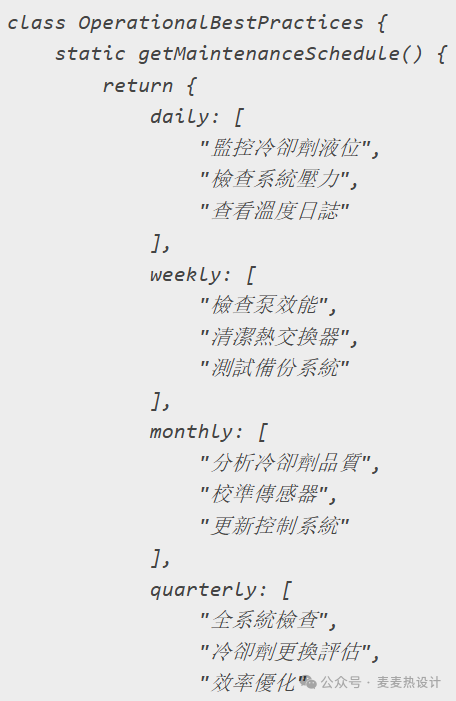

营运考虑因素和Z佳实务
成功实施需要注意多个营运方面:
未来发展和产业趋势
液冷产业正在经历快速创新,有几个新兴趋势:
人工智慧驱动的优化系统
结合多种方法的混合冷却解决方案
开发新型、更高效的冷却剂
与废热回收系统的整合
使用物联网和区块链技术的智慧维护系统
香港实施技术建议
基于广泛分析和本地市场条件,我们建议:
对于新建数据中心:
• 考虑对高密度区域(>45kW/机架)采用浸没式液冷
• 对中等密度区域实施两相直接晶片液冷
• 规划可适应不断变化需求的混合解决方案对于现有设施:
• 评估两相直接晶片液冷的改造可能性
• 考虑对高效能运算区域实施部分浸没式液冷
• 实施试点专案以验证本地条件下的效能
