阀芯规格：12mm
Z大压力：300bar
入口流量：80L/min
换向联流量：50L/min
* 高压型
型号说明 :
产品特点
主要应用领域 / 举例：
-- 每联工作口流量可按需设定、与同时控制的换向阀数
量、负载压力无关；
-- 换向片间流量分配与其需求成比例，与泵的饱和状态
和负载压力无关；
-- 紧凑的片式结构，可组合不同的阀组来满足不同机器
的要求；
-- 通过 LS 溢流阀限制系统的Z大压力；
-- 通过 LS 溢流阀和二次溢流阀保护系统。

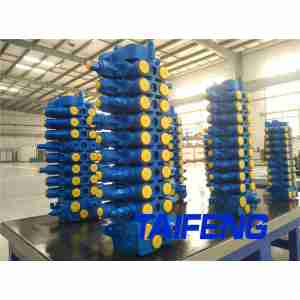

TRM10 系列流量共享型多路阀
（LUDV）
泰丰智能控制
小型挖掘机，叉车，钻机，起重机械，农业机械。
技术参数
电气控制
连接油口及拧紧力矩
联数
Z多 10 个换向片
阀芯规格
阀芯直径 12mm
Z大允许流量
油口 P : 80L/min 油口 A/B: 50L/min
Z大压力
P 口：300bar
A/B 口：350bar
Z大控制压力
35bar
工作介质温度
+5℃至 +90℃
工作介质
液压油
粘度范围
2.8-380mm²/s
内泄
6.5cc/min（在 100bar 时）
重量（Kg）
进油块：3
换向阀块：2.8
尾片：5
安装固定要求
3 点固定
安装面的平面度
0.5mm
G12
G24
E12
E24
电压
12V
24V
12V
24V
电阻（在 20℃下）
8.15Ω±5%
32.5Ω±5%
4.72Ω±5%
20.8Ω±5%
控制电流
-
-
0 至 1500mA
0 至 750mA
插头
Deutsch DT04-2P
防护等级
IP69k
油口
螺纹
管接头拧紧扭矩（Nm）
油口形式
P 进油口
G1/2
50
平面密封
T 回油口
G1/2
50
A，B 油口
G3/8
40
LS，M、a、b 油口
G1/4
25
如 TRM10-BX-03-A-01：
TRM10 系列 - 变量泵 - 先导控制 - 三联 – 用户识别号
1. 产品代号：TRM
2. 系列号：10
3. 定量泵 D；变量泵 B
4. 控制方式：手动控制 S；先导控制 X；
直流 12V 开关控制 G12；
直流 24V 开关控制 G24；
直流 12V 比例控制 E12；
直流 24V 比例控制 E24； 组合控制 H
5. 联数：1 ～ 10
6. 用户识别号
TRM XX - X X - XX - X-X
1 2 3 4 5 6
